YYP-BTG-A Хуванцар хоолойн гэрлийн дамжуулалтыг шалгагч
BTG-A хоолойн гэрлийн дамжуулагч шалгагчийг хуванцар хоолой болон хоолойн холбох хэрэгслийн гэрлийн дамжуулалтыг тодорхойлоход ашиглаж болно (үр дүнг А хувиар харуулав). Төхөөрөмжийг үйлдвэрийн таблет компьютерээр удирдаж, мэдрэгчтэй дэлгэцээр удирддаг. Энэ нь автомат дүн шинжилгээ хийх, бичих, хадгалах, харуулах функцтэй. Энэхүү цуврал бүтээгдэхүүнийг шинжлэх ухааны судалгааны байгууллага, коллеж, их дээд сургууль, чанарын хяналтын хэлтэс, үйлдвэрлэлийн аж ахуйн нэгжүүдэд өргөнөөр ашигладаг.
GB/T 21300-2007《Хуванцар хоолой ба холбох хэрэгсэл - Гэрлийн бат бөх чанарыг тодорхойлох》
ISO7686:2005, IDT《Хуванцар хоолой ба холбох хэрэгсэл - Гэрлийн бат бөх чанарыг тодорхойлох》
1. 5 сорил байрлуулж, дөрвөн дээжийг нэгэн зэрэг туршиж үзэх боломжтой;
2. Хамгийн дэвшилтэт үйлдвэрлэлийн таблет компьютерийн хяналтын горимыг нэвтрүүлэх, үйл ажиллагааны процесс нь бүрэн автомат;
3. Гэрлийн урсгалын хүлээн авах систем нь өндөр нарийвчлалтай оптик коллектор ба хамгийн багадаа 24 битийн аналог-тоон хувиргах хэлхээг ашигладаг.
4. Дөрвөн сорьц, 12 хэмжих цэгийг нэгэн зэрэг автоматаар таних, байрлал тогтоох, мөрдөх, хөдөлгөх туршилт хийх үүрэгтэй.
5. Автомат дүн шинжилгээ хийх, бичих, хадгалах, харуулах функцтэй.
6. Энэхүү хэрэгсэл нь боломжийн бүтэцтэй, тогтвортой ажиллагаатай, өндөр үр ашигтай, эрчим хүч хэмнэх, энгийн ажиллагаатай, тохиромжтой засвар үйлчилгээ зэрэг давуу талуудтай.
1. Хяналтын горим: үйлдвэрийн таблет компьютерийн удирдлага, туршилтын процесс нь бүрэн автомат, мэдрэгчтэй дэлгэцийн ажиллагаа, дэлгэц юм.
2. Хоолойн диаметрийн хүрээ: Φ16 ~ 40мм
3. Гэрлийн урсгалыг олж авах систем: өндөр нарийвчлалтай оптик коллектор ба 24 битийн аналоги-тоон хувиргах хэлхээг ашиглах.

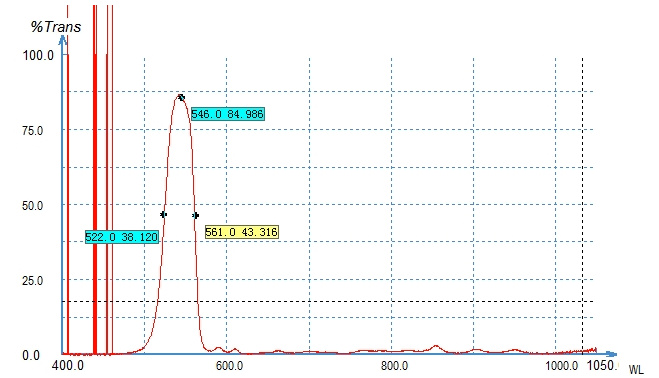

4. гэрлийн долгионы урт: 545нм±5нм, LED эрчим хүч хэмнэдэг стандарт гэрлийн эх үүсвэрийг ашиглан
5. гэрлийн урсгалын нягтрал: ±0.01%
6. гэрлийн урсгалын хэмжилтийн алдаа: ±0.05%
7.Сараалж: 5, үзүүлэлтүүд: 16, 20, 25, 32, 40
8. сараалжтай автомат солих системийг ашиглах, автомат хяналтын сараалжтай хөдөлгөөн, автомат байршил, автомат дээж хянах үйл ажиллагааны дээж техникийн дагуу.
9. Автомат оролт/гаралтын хурд: 165мм/мин
10. Агуулахын автоматаар орох/гарцах хөдөлгөөний зай: 200мм + 1мм
11. Дээжийг хянах системийн хөдөлгөөний хурд: 90мм/мин
12. Дээжийг хянах системийн байршлын нарийвчлал: + 0.1мм
13. Дээжний тавиур: 5, үзүүлэлтүүд нь 16, 20, 25, 32, 40.
14. Дээжийн тавиур нь дээжийн гадаргуу болон туссан гэрэл босоо байрлалтай байхын тулд дээжийг автоматаар байрлуулах функцтэй.
15. Нэг хоолойн дээжийн 4 дээжийг (дээж тус бүрд 3 хэмжих цэг) нэг дор автоматаар таних, байрлуулах, хянах, хөдөлгөх туршилт хийх үүрэгтэй.
